常見的功率分配器
返回列表
來源：
發布日期： 2021.06.08
功率分配器的全稱是將輸入信號的能量分成兩個或多個能量相等或不相等的輸出的功率分配器。 它還可以將多個信號的能量合并為一個輸出。 也稱為合路器。 功分器的輸出端口之間應保證一定程度的隔離。

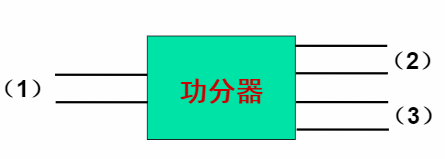

在微波射頻系統中，通常需要將功率按一定比例分成兩個或多個通道。 例如天線陣列中的饋線，電路中的多路放大器，需要功率分配器。 下圖中的功分器為三端口設備。 通常希望功分器滿足三個條件：1、端口2和3的功率比可以任意； 2、各端口完全匹配； 3、2和3端口隔離良好。
矩形波導T分支分為E面T型分支（E-T分支）和H面T型分支（H-T分支）。 從電場圖中可以看出，E-T支路的兩個輸出端口的相位相反，而H-T支路的兩個輸出端口的相位相同。 T形支路可以保證輸入端口的匹配，但是很難保證兩個輸出端口的隔離，不可能做到每個端口都匹配。
功分器由T支路和隔離電阻組成。 當信號從端口1輸入時，電源從端口2和端口3輸出。只要設計得當，輸出可以按一定比例分配，電壓保持同相。 電阻 R 上沒有電流，也沒有吸收功率。 路徑差是波長的一半，所以只要控制R，兩個反射信號可以大小相等，相位相反，所以反射信號不會(huì )流入端口，從而保證兩個輸出之間的良好隔離
終端。
