陶瓷天線和PCB天線以及IPEX天線三者間區別

     陶瓷天線是一種適合于藍牙裝置使用的小型化天線。下面云里物里給大家介紹下這三種天線有什么區別。

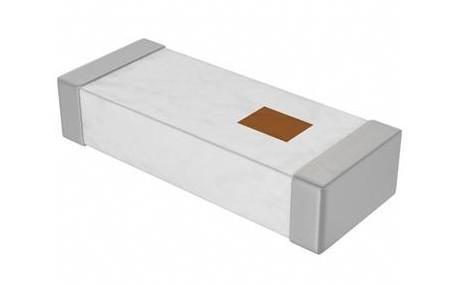

     陶瓷天線又分為塊狀陶瓷天線和多層陶瓷天線。

       塊狀天線是使用高溫將整塊陶瓷體一次燒結完成后再將天線的金屬部分印在陶瓷塊的表面上。而多層天線燒制采用低溫共燒的方式講多層陶瓷迭壓對位后再以高溫燒結，所以天線的金屬導體可以根據設計需要印在每一層陶瓷介質層上，如此一來可以有效縮小天線尺寸，并能達到隱藏天線目的。由于陶瓷本身介電常數比pcb電路板的要高，所以使用陶瓷天線能有效縮小天線尺寸。

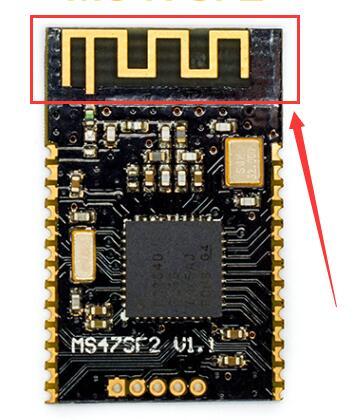

      PCB天線是指無線接收和發射用的PCB上的部分。

        發射時，它把發射機的高頻電流轉換為空間電磁波；接收時，它又把從空間獲取的電磁波變換成高頻電流輸入接收機。它的優點是：空間占用較少，成本低廉，不需單獨組裝天線，不易觸碰損壞，整機組裝方便，但有代價---犧牲性能。

缺點是：?jiǎn)蝹€(gè)天線場型很難做到圓整，插損高，效率相對低下，容易遭到主板上的干擾。

IPEX天線是一種作為射頻電路和天線的接口，被廣泛應用于無線局域網（WLAN）相關產品單板上。

       它的優點是：場型能控制更好，插損低，信號的方向指向性好，效率高，抗干擾能力強，能減少受到主板上的干擾，而且不用太多的調試匹配，作為終端制造者，只需要外面接一個IPEX的天線即可；當然也有弊端：成本叫高，組裝起來比較麻煩。
