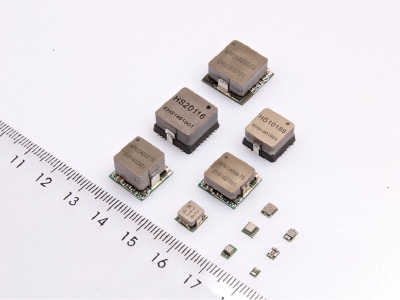

在電子產品中，無處不在。 為了簡化各種電子產品的設計，出現了針對不同應用場景的電源模塊，包括AC / DC，DC / DC等。電源模塊是可以直接安裝在印刷電路板上的電源。 它的特點是可以為ASIC，DSP，微處理器，存儲器，FPGA和其他數字或模擬負載供電。 由于模塊化結構的諸多優點，模塊化電源被廣泛應用于交換設備，接入設備，移動通信，微波通信，光傳輸，路由器和其他通信領域，以及汽車電子，航空航天等領域。
1。 基本電源模塊
基本電源模塊包括兩種類型：書本型和機柜型（柜型）。
書本型進線電壓為三相380?480V，功率范圍包括：20KW，40KW和100KW。 其中，20KW內置制動電阻功率為5KW，40KW內置制動電阻功率為10KW，100KW功率模塊沒有內置制動電阻，需要外部連接；機柜類型包括兩個輸入線路電壓：三相380?480V和三相500?690V； 前者的功率范圍為200?900KW，后者的功率范圍為250?1500KW。
基本電源模塊的直流母線電壓無法調節，是滿載時輸入線電壓有效值的1.32倍，負載時最高值為輸入線電壓有效值1.35倍的 不滿基本功率模塊的再生能量無法反饋到電網，因此需要制動電阻器以熱量形式消耗再生能量，必須在基本電源模塊和電網之間連接進線電抗器。
2。 非穩壓電源模塊
非穩壓電源模塊包括：緊湊型書本，書本型和柜子型（柜式）；小型書本型輸入電壓為三相380?480V，功率為16KW；書本型入口電壓為三相380?480V，功率包括：5/10/16/36
/ 55KW；機柜類型有兩個輸入電壓，三相380?480V和三相500?690V。 前者的功率范圍為250?800KW，后者的功率范圍為450?1400KW。
無法調節非穩壓電源模塊的DC總線電壓，它是滿載時輸入線電壓有效值的1.30倍，未滿載時最高電壓的1.32倍。 線電壓可以將非穩壓電源模塊的再生能量反饋到電網，或者可以禁用能量反饋功能，并且可選的制動電阻器會(huì )以熱量的形式消耗能量。由于5kW和10kW功率模塊不具有DRIVE-CLiQ接口，因此只能通過接線端子禁用反饋功能；否則，不能使用該功能。16kW?55kW功率模塊具有DRIVE-CLiQ接口，可以通過參數p3533禁用能量反饋功能，非穩壓電源模塊需要在模塊和電網之間連接進線電源濾波器和電抗器。
