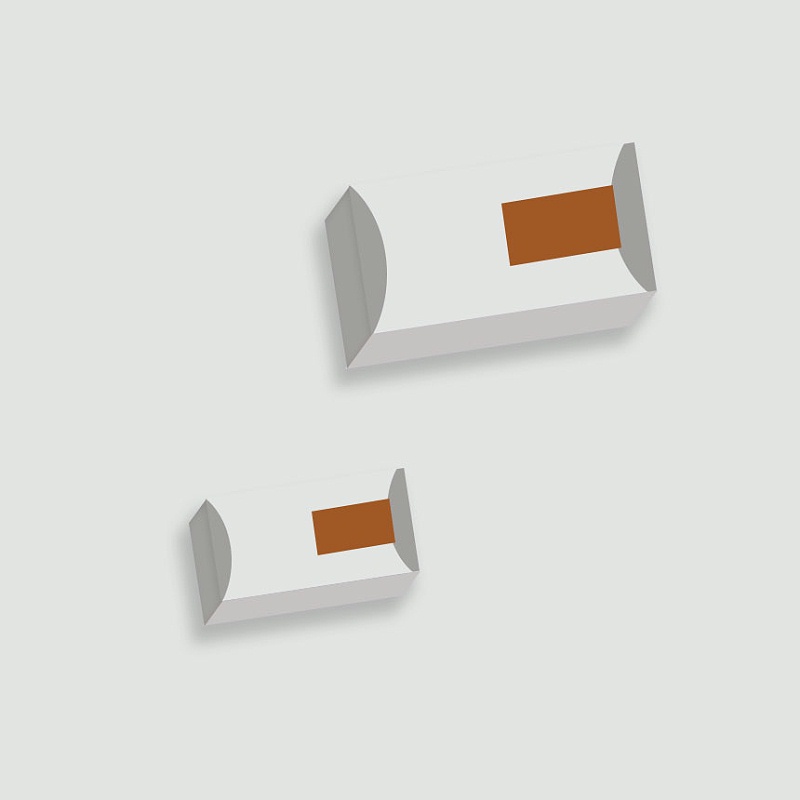

陶瓷天線內部的曲折線原理

         陶瓷天線的曲折線也稱為蛇形線，因其特殊的曲折形結構，能有效地增加表面電流長度，減小天線的整體長度，所以成為天線小型化的有效方法，成為研究的熱點。LTCC曲折天線的結構如下圖所示。在每一層的曲折線結構中，x 方向對稱部分的電流方向相反，電場方向相反，因此在遠場產生的輻射作用相互抵消，對天線總體的輻射場影響較小。y 方向的曲折線結構電流方向相同，電場方向相同，可以近似為短路偶極子，對天線總體的輻射起主要作用。在微波頻段，上下曲折線結構之間重疊的部分會(huì )產生強烈的耦合效應。通常，器件中的耦合效應是要被避免的，但是如加以合理利用就會(huì )產生正面的作用。
