陶瓷天線內部原理

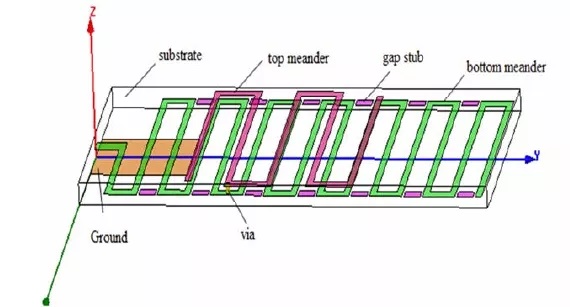

       陶瓷天線的曲折線也稱為蛇形線。 由于其特殊的鋸齒形結構，可有效增加面流長度，減少天線總長。 因此，它成為天線小型化的有效方法，成為研究熱點。  LTCC之字形天線的結構如下圖所示。

在每一層的鋸齒線結構中，x方向對稱部分的電流方向相反，電場方向相反，所以遠場產生的輻射效應相互抵消，整體輻射場 天線的影響較小。  y方向的鋸齒線結構具有相同的電流方向和相同的電場方向，可以近似為短路偶極子，對天線的整體輻射起主要作用。 在微波頻段，上下曲折線結構的重疊部分會(huì )產生很強的耦合效應。 通常，設備中的耦合效應是要避免的，但如果使用得當，就會(huì )產生積極的影響。
